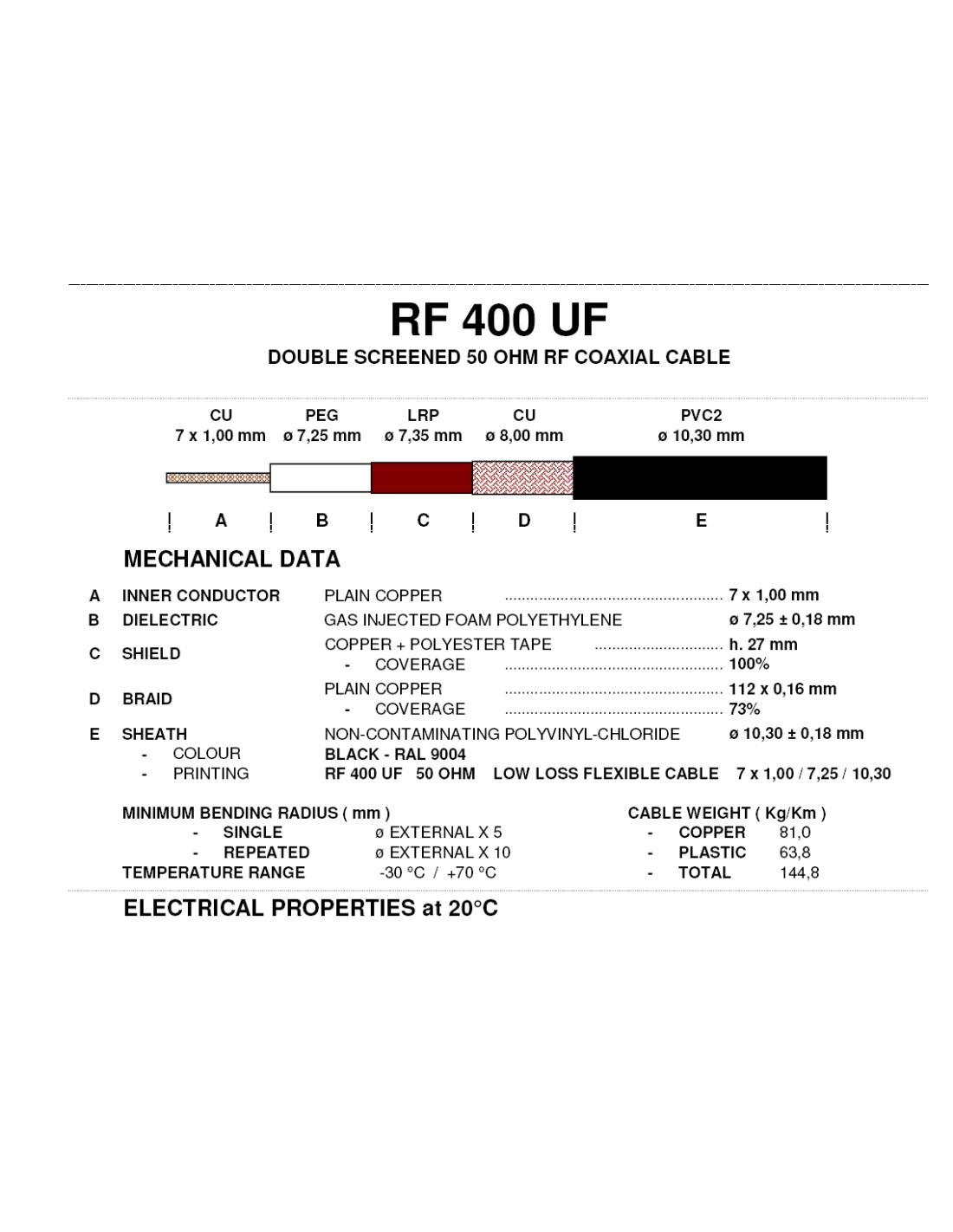

CÂBLE RF 400 UF

RF 400 UF Câble 11mm ultra-flex faible perte

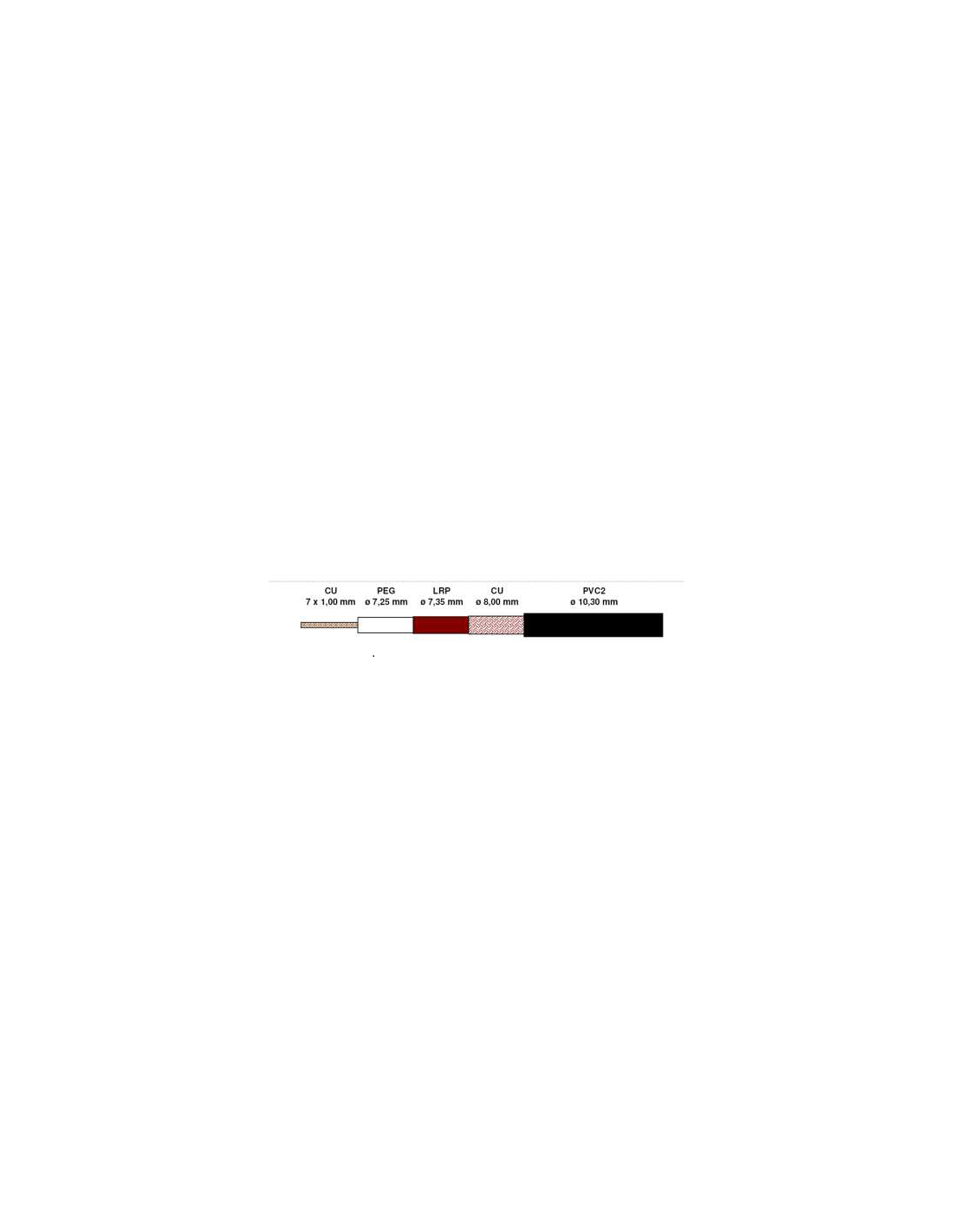

Conducteur              7 brins ----------------------------------      7 x 1 mm

Diélectrique            Polyéthylène injecté ----------------       Ø 7.25 mm

Double isolation

Feuillard                  cuivre+ polyester -------- ------------       h .27 mm

                                    Couverture ---------------------------       100%

Tresse                         cuivre 112 brins ----------------------     112 x 0.16 mm

                                   Couverture ------------------------------       73%

Gaine extérieure       Chlorure de Polyvinyle --------------      Ø 10.30 mm

Utilisation de -30 à + 70° C

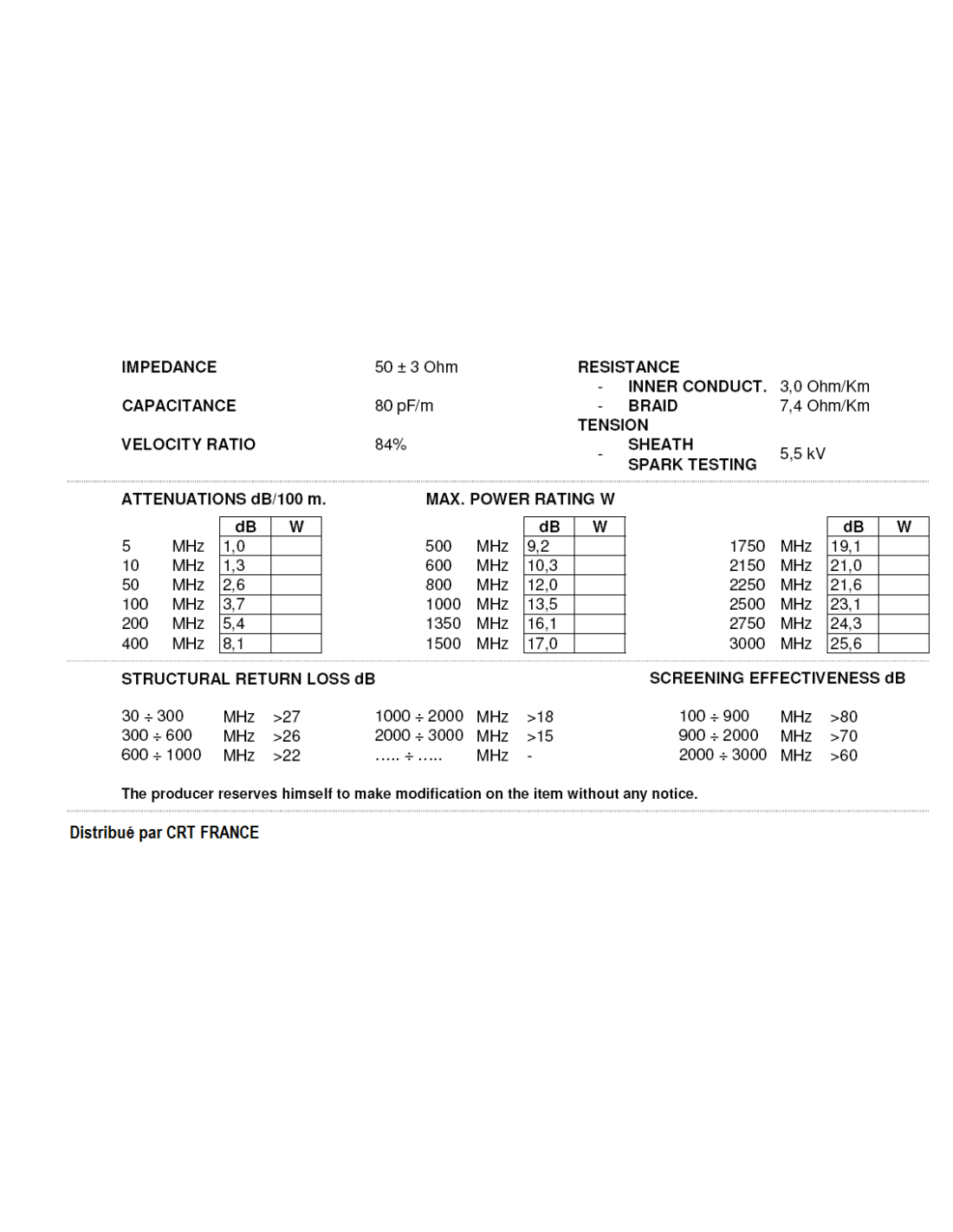

Impédance  : 50 Ω    ± 3 Ω

Capacité : 80 pF/m

Résistance (âme centrale) 3.0Ω/Km

Coefficient de vélocité          84%

Atténuations à température de 20°C ( dB/100m)

5 MHz : 1.0dB / 10 MHz : 1.3dB/ 50MHz : 2.6dB/ 100MHz : 3.7dB/ 200MHz : 5.4dB/ 400MHz : 8.1dB/

500MHz : 9.2dB/ 600MHz : 10.3dB/ 800MHz : 12.0dB/ 1000MHz : 13.5dB/ 1350MHz : 16.1dB/

1500MHz : 17.0dB/ 1750 MHz : 19.1 dB/ 2150MHz : 21.0dB/ 2250MHz 21.6 dB/ 2500MHz : 23.1 dB/

2750MHz : 24.3 dB/ 3000MHz : 25.6dB

PRIX AU MÈTRE
